- Stoc: În Stoc
- Cod Produs: A1384.SMA-PCB4

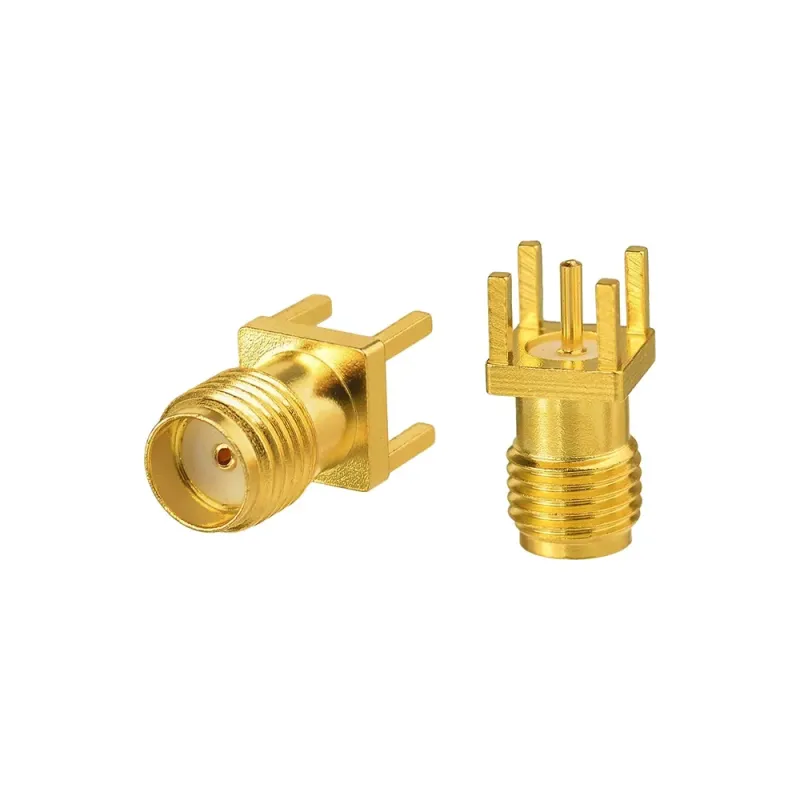

Conector SMA pentru montare pe marginea PCB
Folosind o interfață filetată, conectorii SMA de 50 Ohm sunt unități de semi-precizie care oferă performanțe electrice excelente de la CC la 18 GHz și o durabilitate mecanică remarcabilă.
Conectorii SMA sunt fabricați din oțel inoxidabil sau alamă și au cuplaj filetat de 1/4 – 36, oferind performanțe ridicate într-un design compact. Sunt ușori, compacți, rezistenți la vibrații și disponibili din alamă de calitate comercială, la un preț accesibil, placați cu nichel sau aur.
Acești conectori se conectează la toate cablurile coaxiale flexibile standard, cablurile de tip LMR (low loss) și cablurile semirigide și conformabile standard din industrie. Sunt conformi specificațiilor MIL-C-39012, IEC 169-15 și CECC 22110.
Acest conector SMA pentru montare pe marginea PCB este ideal pentru prototiparea cu circuite integrate RF. Conectorul standard de margine are o distanță între pini de 0,063″, permițându-i să alunece lateral pe un PCB.
Aplicațiile includ plăci NanoVNA, antene PCB, antene pentru stații de bază, sisteme PC/LAN, module wireless, dispozitive wireless și sisteme de transmisie la sol în medii vibratoare și dure.
Specificații electrice
| Parametru | Valoare |
|---|---|
| Interval de frecvență | CC – 12,4 GHz (până la 18 GHz cu cablu semi-oțel) |
| Rezistență de contact (conductori interiori) | ≤ 5 mΩ |
| Rezistența de contact (conductori exteriori) | ≤ 2 mΩ |
| Impedanță | 50 Ω |
| SWR | ≤ 1,5 |
| Pierdere de inserție | ≤ 0,15 dB la 6 GHz |
| Putere maximă de intrare | 1 în |
| Protecție împotriva trăsnetului | Împământare CC |
| Tip conector de intrare | SMA drept |

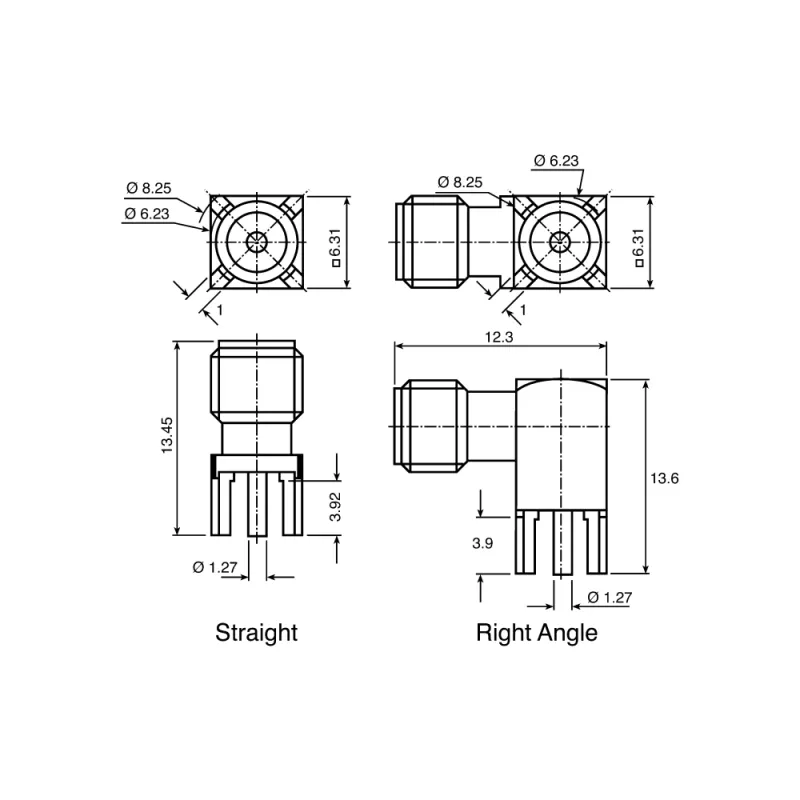

Specificații mecanice
| Parametru | Valoare |
|---|---|
| Vibrații | Metoda 213 |
| Greutatea conectorului | 0,8 g |
| Temperatura de funcționare | -40°C până la +85°C |
| Durabilitate | > 500 de cicluri |
| Materialul carcasei | Alamă, placată cu aur |
| Priză | Bronz cu beriliu, placat cu aur |
