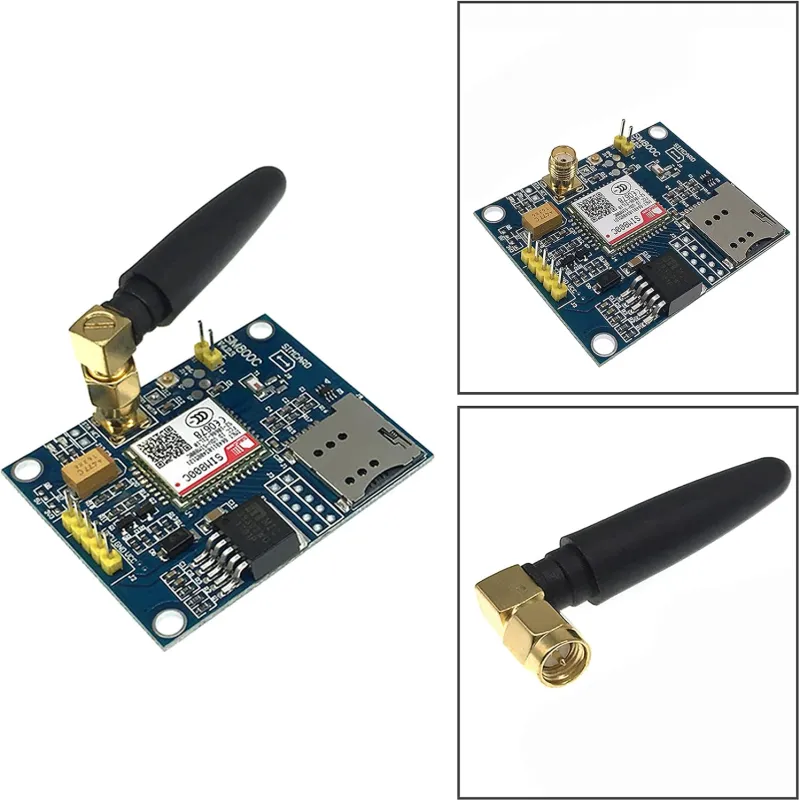

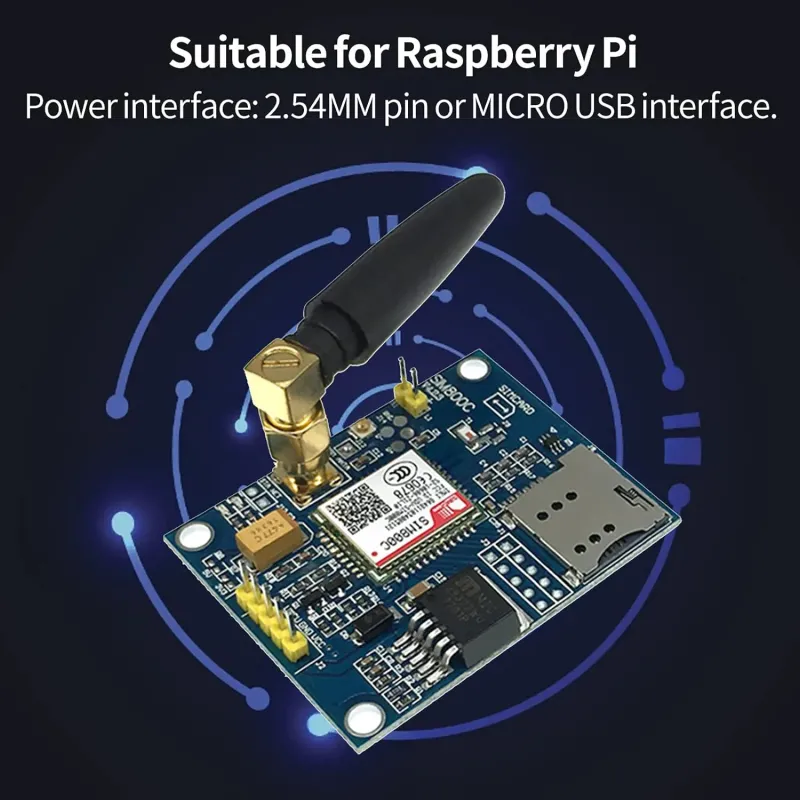

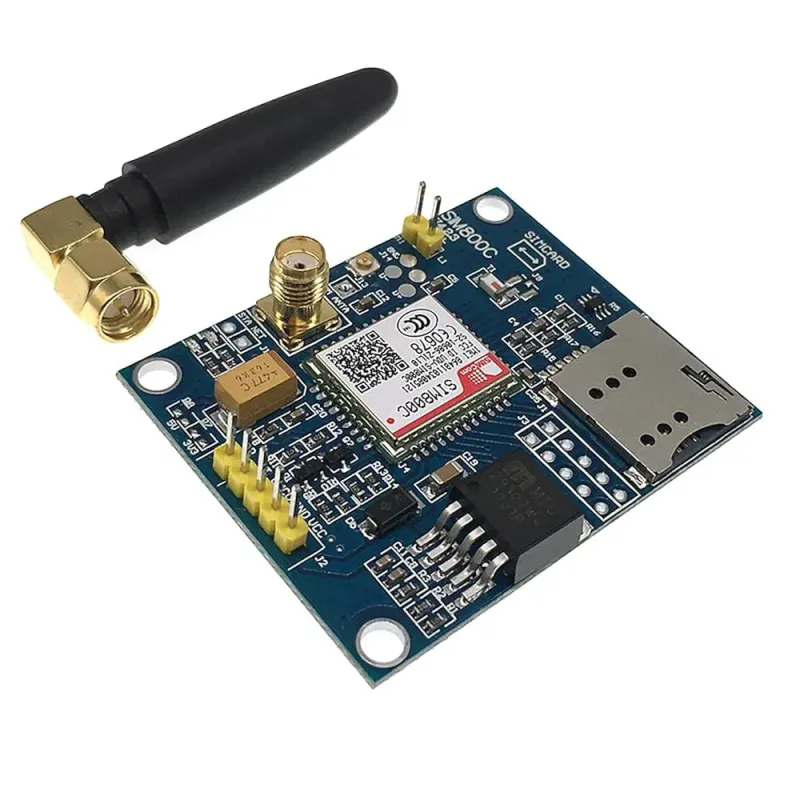

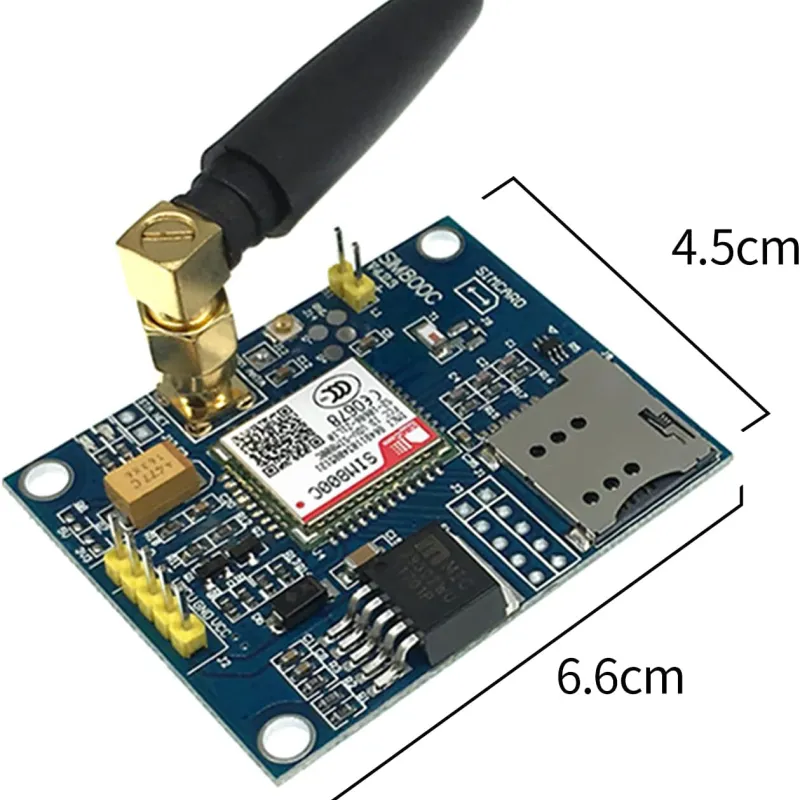

Modul GSM/GPRS SIM800C cu antenă și regulator integrat

Suportă funcțiile Bluetooth / TTS / DTMF;
Interfață IPEX de rezervă, interfață SMA, interfață antenă cu arc, poate fi utilizată pentru diferite ocazii, antene diferite;
Trimiteți programul de referință (vă rugăm să contactați furnizorul de servicii).

Caracteristici ale produsului

1. Interval de tensiune de intrare 5V-20V DC, interval de alimentare pentru o varietate de aplicații de alimentare, face ca studenții și proiectele să fie mai convenabile de utilizat, modulul GPRS comunică în curent de vârf, tensiune joasă, astfel încât cu cât tensiunea de alimentare a plăcii de dezvoltare este mai mare, curentul mai mic face ca presiunea de alimentare să fie mai mică, modulul GPRS integrat în produs, necesitatea de a lua în considerare placa de dezvoltare a circuitului de alimentare, pe cât posibil, făcând o lățime a liniei de alimentare mai mare de 1 mm, cu cât mai scurtă, cu atât mai bine;
2. Modulul se conectează automat la alimentare după conectarea la rețea, nu este nevoie să controlați butonul de boot, ci pornește direct de la alimentare, eliminând necesitatea unor probleme în procesul de pornire, pinul de boot rezervat, puteți controla comutatorul utilizatorului;
3. Modul TTL cu circuit de conversie de nivel, compatibil cu o varietate de porturi seriale pe un singur cip. Nu este necesară conversia prin conexiune directă;
4. Interfață audio, modalitate orientată pe pini pentru a facilita testul, interfață inversă pentru căști și microfon;
5. Bluetooth, protocol Bluetooth 3.0, semnal antenă Bluetooth îmbunătățit, suport pentru SPP serial și servicii audio;
6. Rezervați interfața BAT alimentată de o baterie litiu, puteți utiliza bateria litiu pentru a facilita dezvoltarea proiectului, o baterie litiu de 3,7 V sau o baterie litiu 18650;
7. Interfață IPEX de rezervă, interfață SMA, interfață antenă cu arc, poate fi utilizată pentru diferite ocazii, antene diferite.

Descrierea pinului produsului

• Împământare:Împământare electrică
• VCC_IN:pin de alimentare, intrare DC5V-20V, utilizat pentru alimentarea plăcii
• RI:Pinul de sonerie al nucleului
• DTR:Pregătirea terminalului de date
• TXD:pin de trimitere serială a modulului, nivel TTL (nu este conectat direct la nivelul RS232)
• RXD:pin de recepție serială a modulului, nivel TTL (nu este conectat direct la nivelul RS232)
• U2_R:pinul de recepție al portului serial 2 al modulului
• U2_T:Pinul de transmisie al portului serial 2 al modulului
• Acest pin este utilizat pentru a converti TXD și RXD ale plăcii modulului GSM în logica TTL a plăcii țintă corespunzătoare. Acesta este utilizat pentru a converti TXD și RXD ale plăcii modulului GSM în logica TTL corespunzătoare.
• ADC:Detectarea ADC-ului
• SPP:Pinul de ieșire audio principal
• SPN:Pinul de ieșire audio principal
• MC-:Pinul de intrare audio principal
• MC+:Pinul de intrare audio principal
• PWR:Trageți în jos acest pin pentru a permite pornirea sau oprirea modulului
• UNUL:pin de intrare baterie litiu, 3.3v-4.4v
