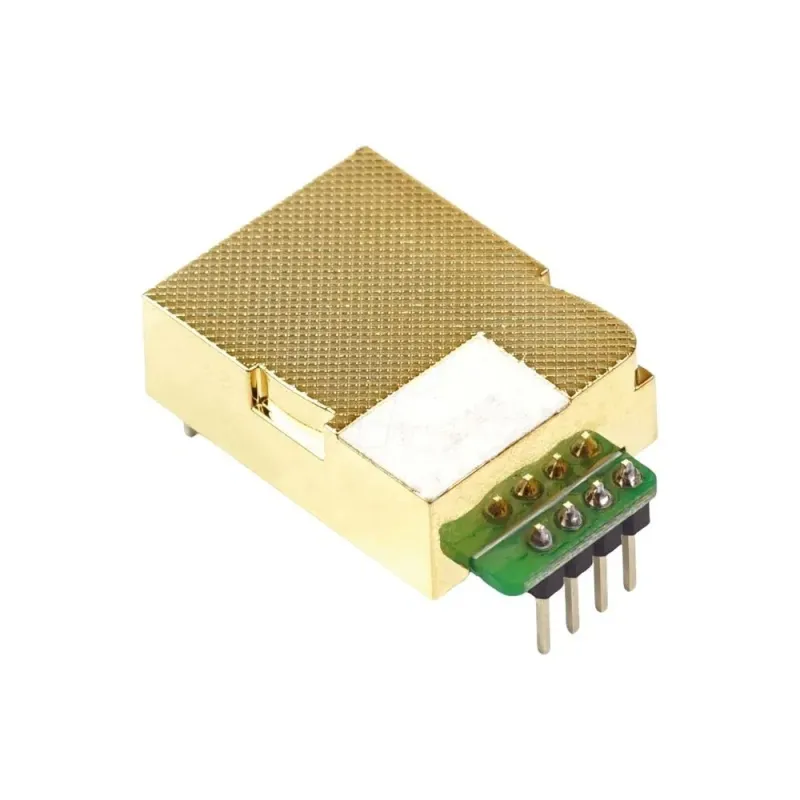

Modul senzor CO2 cu infraroșu MH-Z19B cu pin

Senzorul de dioxid de carbon MH-Z19B (denumit în continuare senzor) este un senzor inteligent de uz general, la scară mică, care utilizează principiul infraroșu nedispersiv (NDIR) pentru a detecta prezența CO2 în aer, având o selectivitate bună și o dependență anaerobă de gaz, o durată lungă de viață și alte caracteristici; are compensare de temperatură încorporată; în același timp, are ieșire serială, ieșire analogică și ieșire PWM, fiind ușor de utilizat. Senzorul este un senzor de înaltă performanță care combină tehnologia matură de detectare a gazelor cu absorbție în infraroșu cu un design precis al căii optice și un design sofisticat al circuitelor.

Parametri:

Număr model produs: MH-Z19B

• Detectarea gazelor: Dioxid de carbon
• Tensiune de alimentare: 4,5~5,5V CC
• Curent mediu: <20mA (alimentare de 5V)
• Curent de vârf: 150 mA (alimentare de 5V)
• Nivel de interfață: 3,3 V (compatibil cu 5 V)
• Interval de măsurare: 0~5000ppm poate fi selectat în interval
• Timp de încălzire: 3 minute
• Timp de răspuns: 90<120s
• Temperatura de funcționare: 0～50°C
• Umiditate de funcționare: 0 până la 95% RH (fără condens)

Caracteristici:

Cameră de gazare placată cu aur, rezistentă la apă și coroziune

• Sensibilitate ridicată, consum redus de energie
• Stabilitate excelentă
• Compensare a temperaturii, ieșire liniară excelentă
• Oferă metode de ieșire seriale (UART), analogice (DAC), forme de undă PWM
• de lungă durată
• Interferența cu vapori de apă, nu otrăvirea

Aplicație:

Echipamente de refrigerare HVAC

• Echipamente de monitorizare a calității aerului
• Sistem de aer proaspăt
• Echipamente de purificare a aerului
• Casă inteligentă
• ŞCOALĂ
•

Vin: Putere pozitivă (Vin)

GND: Alimentare negativă (GND)

Vo: Ieșire analogică

PWM: PWM

HD: HD (zero pentru școală, scăzut pentru mai mult de 7 secunde)

Rx: Intrare date nivel TTL UART(RXD)

Tx: Ieșire de date la nivel TTL UART (TXD)

Pin 1: Ieșire analogică Vo

Pinul 2: Niciunul

Pinul 3: Alimentare negativă (GND)

Pinul 4: Alimentare pozitivă (Vin)

Pinul 5: Intrare date nivel TTL UART(RXD)

Pinul 6: Ieșire de date la nivel TTL UART (TXD)

Pinul 7: Niciunul

Pachetul include:

1 x Senzor CO2 cu infraroșu MH-Z19B 0-5000 ppm
