- Stoc: În Stoc
- Model: T238.RK09D1130C1B

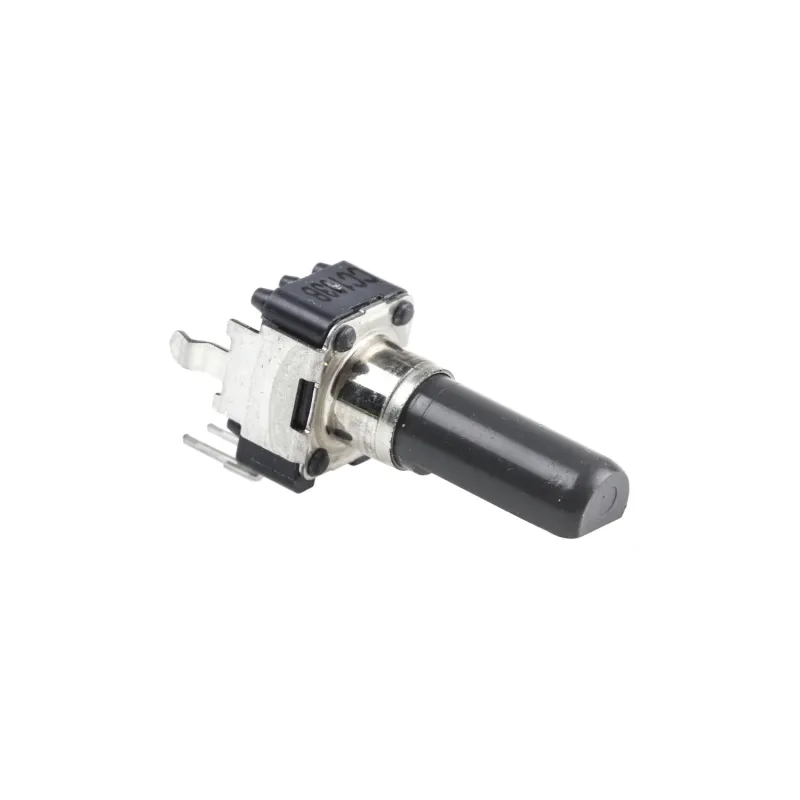

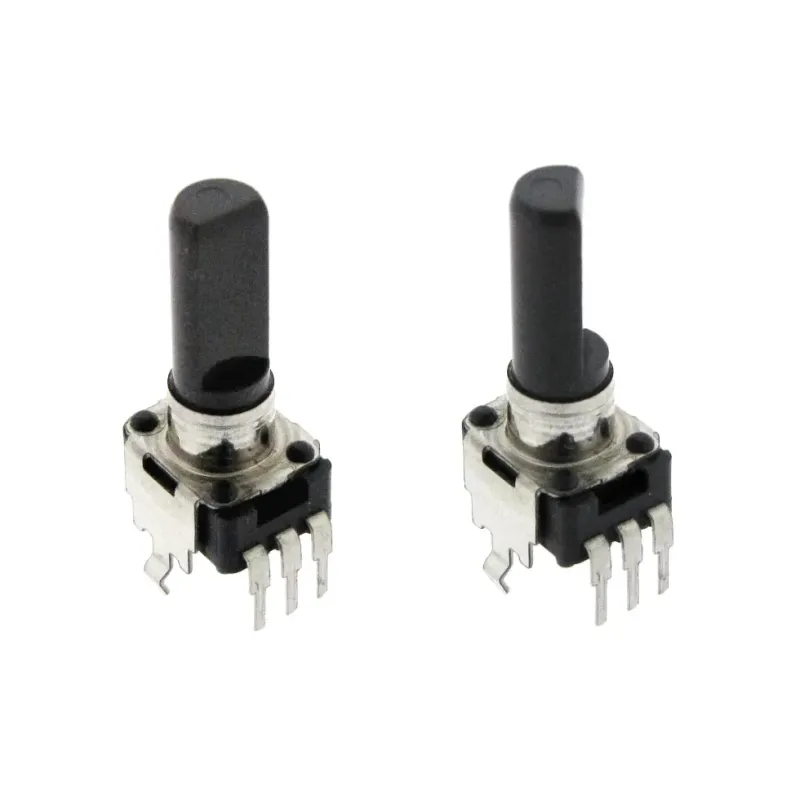

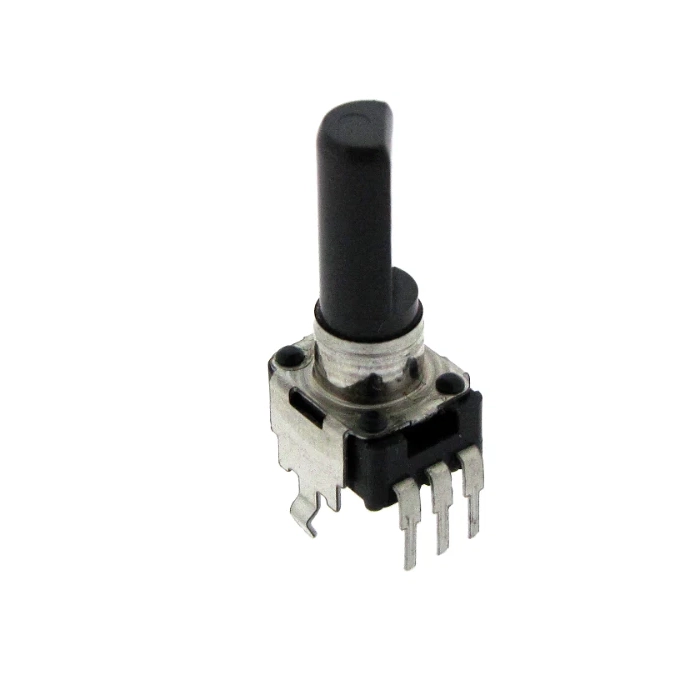

Potențiometru Alps Alpine RK09D1130C1B 10K original Japonia
Potențiometru rotativ cu prindere rapidă, cu ax izolat de 9 mm — Alps / Alps Alpine
Prezentare generală
Cel/Cea/Cei/Cele RK09D1130C1B este un potențiometru rotativ compact de 9 mm, cu ax izolat (din plastic) și montare pe panou prin clipsare. Cu o singură spirală și o conicitate liniară, este potrivit pentru aplicații de reglare electronică de putere redusă, unde spațiul pe placă este limitat.
Specificații cheie
| Specificații | Valoare |
|---|---|
| Rezistență totală | 10 kΩ ±20% |
| Conicitate (curbă) | Liniară (1B) |
| Putere nominală | 0,05 W (1/20 W) |
| Tensiune maximă de funcționare | 50 V AC / 20 V DC |
| Rezistență de izolație | ≥ 100 MΩ la 250 V DC |
| Rigizitate dielectrică (tensiune dovadă) | 250 V AC, 1 minut |
| Unghi de rotație mecanică | 300° ±5° |
| Cuplu de funcționare | 1 – 8 mN·m |
| Durata de viață | 5.000 de cicluri |
| Temperatură de funcționare | −10 °C până la +70 °C |

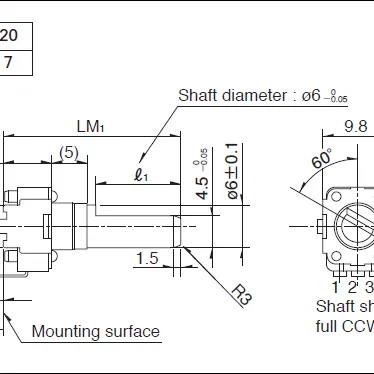

| Ax | Ax plat, aprox. Lungime 20 mm |
| Montare | Pini de lipire cu prindere rapidă pentru panou + PCB |
| Toleranță | ±20% |
Caracteristici & Beneficii
- Carcasa compactă de 9 mm economisește spațiu pe PCB în modelele compacte.
- Montarea pe panou prin clipsare asigură o instalare simplă și sigură pe panoul frontal.
- Conicitatea liniară oferă o ajustare previzibilă și lină pentru circuitele de control DC.
- Rezistență ridicată la izolație și putere dielectrică adecvată pentru cerințele de siguranță la joasă tensiune.
- Durabilitate rezonabilă (5.000 de cicluri) pentru sarcini mici de reglare.
Avertismente & Note de aplicație
- Acest potențiometru este un dispozitiv de putere redusă (0,05 W). Nu este potrivit pentru aplicații de curent mare sau putere mare.
- Deoarece toleranța este de ±20%, este posibil să nu fie potrivit acolo unde valorile precise ale rezistenței sunt critice.
- În timpul lipirii, evitați căldura excesivă: se recomandă o temperatură maximă a vârfului ciocanului de lipit ≈ 350 °C și o expunere ≤ 3 secunde.
- Rezistența de contact poate afecta ieșirea cu sarcini cu impedanță redusă; ca regulă generală, utilizați impedanțe de sarcină mult mai mari decât valoarea potențiometrului.
- Evitați expunerea la condens, umiditate ridicată sau lichide - aceste condiții pot degrada izolația.
- Arborele lungi expuse pot fi sensibile la vibrații sau forțe externe; Luați în considerare suportul mecanic, dacă este necesar.
Aplicații tipice
Controale de volum/nivel, electronice de larg consum mici, reglaje pe panoul frontal, plăci prototip și alte scopuri de reglare cu consum redus de energie, unde este necesară o ajustare rotativă compactă, montată pe panou.
