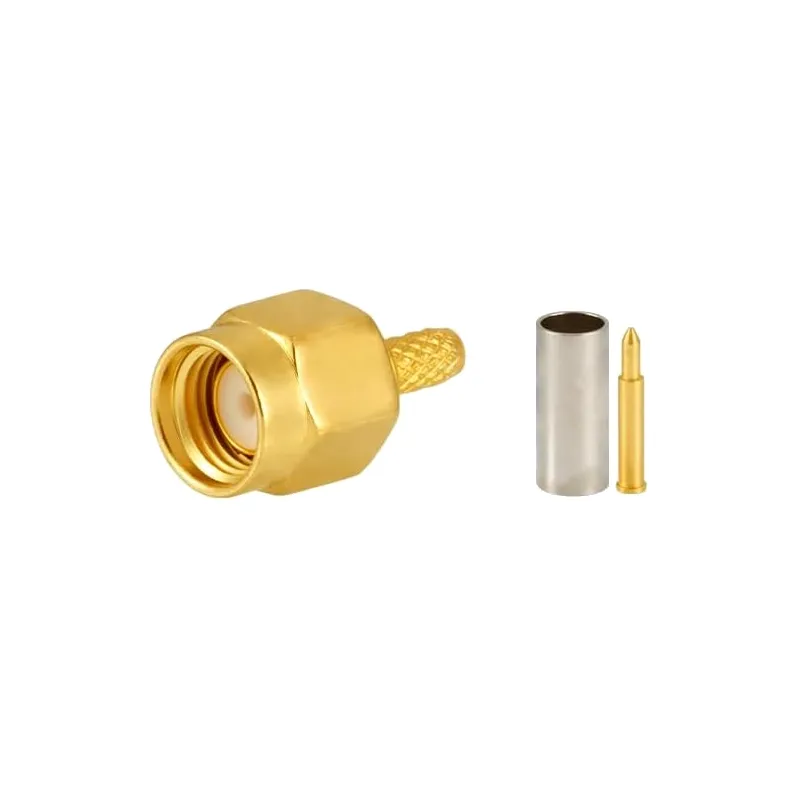

RP-SMA Conector RF Masculin Pentru RG316 RG174 RG178
3,91RON
Fără TVA: 3,91RON
- Stoc: În Stoc
- Model: A1379.RP-SMA-M
Comenzile dvs. plasate până la ora 16:30 în zilele lucrătoare sunt expediate în aceeași zi.
Conector SMA mamă cu unghi drept
Conector SMA mamă unghi drept cu atașare prin lipire și interfață PCB prin orificiu, cu o distanță între orificii de 0,200 inch x 0,067 inch. Are o impedanță de 50 Ohm și folosește lipire ecran/contact ca metodă de atașare. Acest conector PCB unghi drept RP SMA mamă acceptă frecvențe de la DC la 6 GHz.
Dispune de un dielectric din teflon și un VSWR mai mic de 1,5. Corpul conectorului este fabricat din cupru placat cu aur, iar contactul este fabricat din cupru beriliu. Conectorul respectă directiva RoHS.
Specificații electrice
| Parametru | Valoare |
|---|---|
| Frecvenţă | DC până la 3 GHz |
| Impedanță | 50 ohmi |
| Orientare | Drept |
| SWR | Drept: max. 1,20, Unghi drept: max. 1,25 |
| Stil de terminare | Sertizare cablu |
| Interval de temperatură | -65°C până la +165°C (Cablu PE: -40°C până la +85°C) |
| Vibrații | MIL-STD-202, Metoda 213 |
| Tensiune de lucru | 335V maxim |
| Tensiune de rezistență | 1000V rms |
| Rezistența de contact centrală | ≤ 3 mΩ |
| Rezistența de contact externă | ≤ 2 mΩ |
| Rezistența la izolație | ≥ 5000 MΩ |
| Pierdere de inserție | ≤ 0,15 dB |
| Durabilitate (împerechere) | ≥ 500 de cicluri |
Materiale și finisaje
| Numele piesei | Material | Termina |
|---|---|---|
| Caroserie, Piese metalice | Alamă | Aur, Nichel |
| Contact central (ștecher) | Alamă | Aur |
| Contact central (Jack) | Cupru de beriliu | Aur |
| Izolator | PTFE | – |
| Ferulă de sertizare | Cupru recopt | Aur sau nichel |
| Garnituri de etanșare | Cauciuc siliconic | – |
